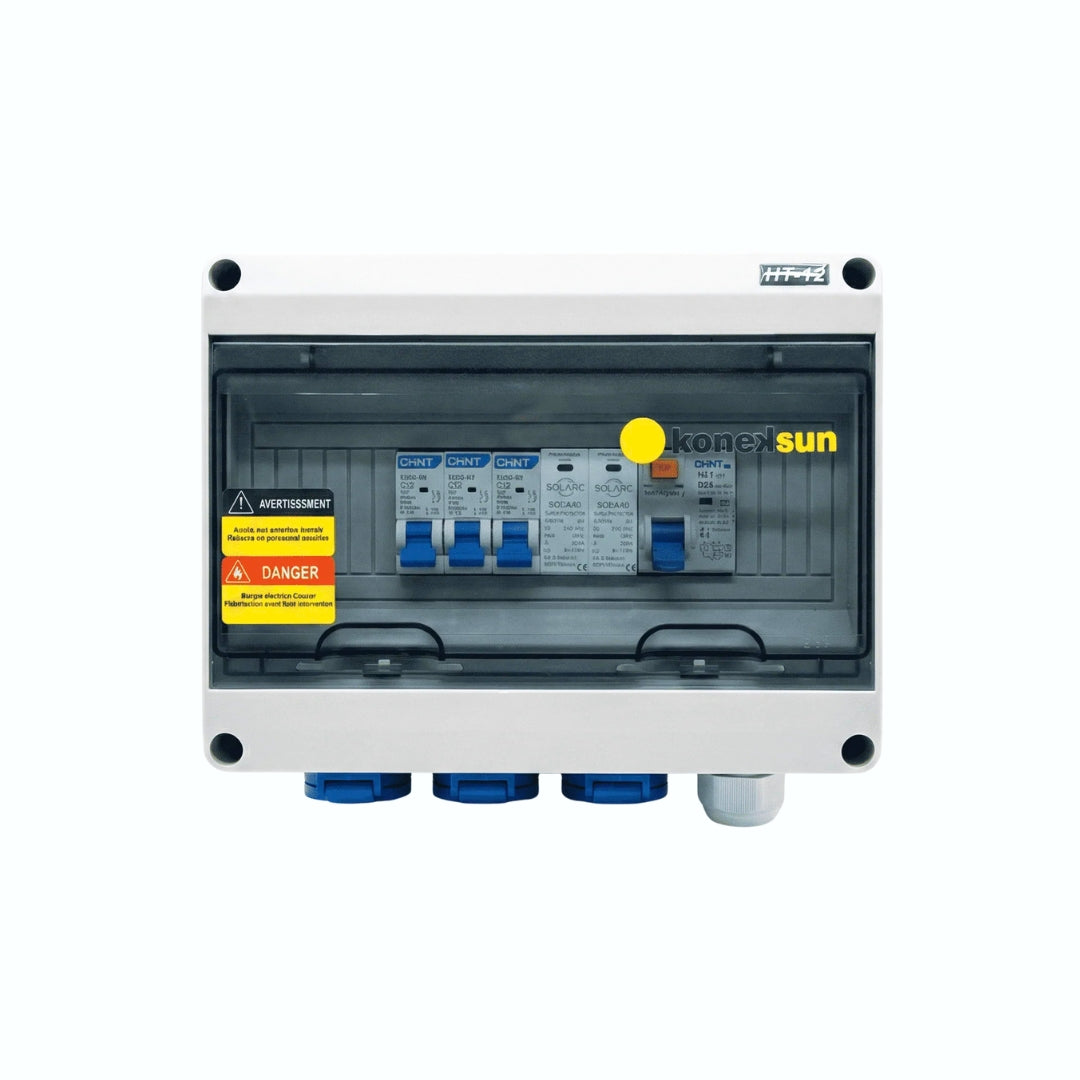

Coffret de jonction AC 3 entrées

Centralisation, protection et sécurisation de vos équipements AC solaires

Le coffret de jonction AC 3 entrées est conçu pour regrouper et protéger jusqu’à trois sources AC (micro-onduleurs, batteries plug & play, prises AC solaires, etc.) vers une seule sortie sécurisée vers le tableau électrique ou le réseau.
Il constitue une solution propre, conforme et évolutive pour organiser une installation solaire résidentielle.

---

⚙️ À quoi sert ce coffret AC ?

Ce coffret permet de :

• raccorder jusqu’à 3 équipements AC indépendants,

• protéger chaque ligne individuellement,

• sécuriser l’ensemble de l’installation contre les fuites de courant, surintensités et surtensions,

• centraliser proprement les connexions avant le tableau électrique.

👉 Idéal pour les installations avec plusieurs micro-onduleurs ou batteries plug & play.

---

🧩 Éléments intégrés dans le coffret

Le coffret est pré-équipé avec :

• 🔹 1 disjoncteur différentiel
  → protège l’ensemble du circuit contre les fuites de courant (type B)

• 🔹 3 disjoncteurs divisionnaires
  → un par entrée AC, permettant de couper une ligne sans impacter les autres

• 🔹 Bornes L / N / Terre (PE)

• 🔹 Parafoudre intégré (SPD) pour la protection contre les surtensions

• 🔹 Boîtier robuste IP65 – IK10
  → résistant aux chocs, à l’humidité et à l’usage extérieur

---

🔌 Que peut-on brancher dessus ?

Sur les 3 entrées AC, vous pouvez raccorder par exemple :

• des micro-onduleurs solaires,

• des batteries solaires plug & play,

• des prises AC issues d’un coffret solaire,

• tout équipement AC 230 V monophasé compatible.

La sortie unique du coffret est ensuite reliée :

• au tableau électrique principal,

• ou à une ligne dédiée selon votre installation.

---

🔧 Recommandations de câblage (important)

• Section de câble recommandée (L / N / Terre) : 6 à 8 mm²

• Longueur de dénudage : 10 à 12 mm

• Couple de serrage : 1,5 à 1,8 Nm

• Courant maximal supporté : 63 A

• Tension nominale : 230 V AC – 50/60 Hz

👉 Pour une installation optimale, il est conseillé de :

• tirer une ligne dédiée depuis le coffret vers le tableau,

• respecter les normes électriques locales,

• confier le raccordement à un professionnel qualifié.

---

🌦️ Conçu pour l’extérieur

• ☔ Indice de protection IP65 (pluie, poussière)

• 🌡️ Température de fonctionnement : -20°C à +50°C

• 🏔️ Altitude max : 3 000 m

• 💧 Humidité relative : 5 à 95 % (sans condensation)

Installation murale possible, en intérieur ou extérieur, avec dégagement pour la ventilation naturelle.

---

✅ Conformité & sécurité

• Certifié CE

• Conforme aux normes IEC / EN 61439-1 & 61439-3

• Catégorie environnementale : extérieur

• Degré de pollution : PD3
